实验一：虚拟机与虚拟网络构建 原创

一、实验目的

1、掌握在VMware Workstation上创建Windows虚拟机

2、了解VMwareWorkstation的三种主要的虚拟网络连接模式

3、掌握在VMware Workstation上创建NAT虚拟网络

二、实验内容

在64位的Windows 7或Windows 10操作系统上安装虚拟机软件VMware WorkStation 15 Pro，并创建2个Windows 7虚拟机，并构建包含2台以上虚拟机的虚拟网络，以作为本课程后续实验的实验平台。

三、实验软硬件环境

1、4G以上内存的计算机

2、Windows 7 64位或Windows 10 64位操作系统

四、实验软硬件环境与实验材料

1、虚拟机软件安装包：VMware-workstation-full-15.1.0-13591040.exe

2、Windows 7操作系统安装镜像文件：cn_windows_7_ultimate_with_sp1_x86_dvd_u_6 77486.iso

五、拓展知识

请先阅读拓展知识中关于实验所用虚拟机软件VMware Workstation的功能简介，了解该软件的基本操作。另外了解VMware的三种虚拟网络模式，特别是NAT模式。

六、实验步骤

1、实验材料下载

从计算机学院17级计科4班QQ群共享文件夹“网络安全技术”中下载虚拟机按照软件（VMware-workstation-full-15.1.0-13591040.exe）和Windows 7操作系统安装镜像文件:cn_windows_7_ ultimate_with_sp1_x86_dvd_u _677486.iso。

2、虚拟机软件安装

双击运行VMware-workstation-full-15.1.0-13591040.exe，启动软件安装向导，开始安装VMware Workstation 15 Pro，具体操作请看视频。

软件激活密钥为：UY758-0RXEQ-M81WP-8ZM7Z-Y3HDA

3、Windows 7虚拟机创建

启动VMware Workstation，利用”新建虚拟机向导“创建Windows 7 虚拟机，具体操作请观看视频。

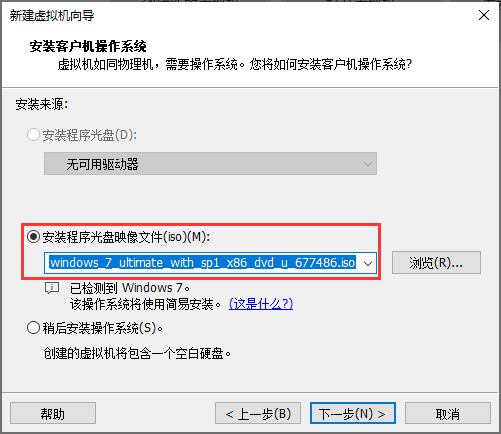

要点1：选择cn_windows_7_ultimate_with _sp1_x86 _dvd_u_677486.iso为安装程序光盘映像文件。

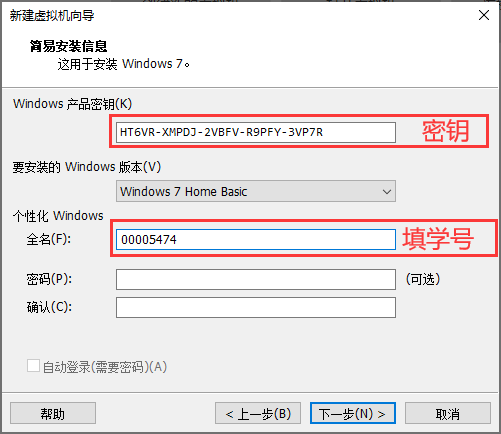

要点2：Windows 7的激活密钥为HT6VR-XMPDJ-2VBFV-R9PFY-3VP7R。

要点3：将学号设置为用户名。

要点4：设置虚拟磁盘大小为10G

4、虚拟机网络配置与虚拟机网络构建

（1）查看并记录虚拟局域网信息

在虚拟机软件中查看并记录虚拟局域网信息，包括子网IP、子网掩码、网关IP、起始IP和终止IP，具体操作请看视频。

根据虚拟网络的实际配置，记录信息如下所示。

子网IP：192.168.169.0

子网掩码：255.255.255.0

网关IP：192.168.169.2

起始IP：192.168.169.128

终止IP：192.168.169.254

注意：NAT模式对应的虚拟网络适配器为VMnet8，所以选择该适配器后查看并记录其对应的信息

（2）虚拟网络规划设计与IP分配

根据上一步骤记录的信息，配置NAT网络架构中的物理主机和虚拟机，分配IP地址，其中NAT网络架构如下图所示。

网络规划设计如图所示。

注意：物理主机不属于虚拟网络中的设备，所以VMnet8网络适配器的IP地址不需要设置成虚拟网络网段中的IP，一般设置主机编号为1。在本示例中，子网IP为192.168.169.0，因此其IP地址为192.168.169.1，其中1为主机ID。

（3）物理主机的虚拟网络适配器设置

根据虚拟网络规划和IP分配方案，设置物理主机的VMnet8虚拟网络适配器，具体操作请观看视频。

注意：物理主机的网络连接对话框中存在多个网络适配器，请确保选择设置的是VMware Virtual Ethernet Adapter for VMnet8。

（4）虚拟机1的网络适配器设置

开启虚拟机1，根据虚拟网络规划和IP分配方案，设置虚拟机1的网络适配器，具体操作请观看视频。

关闭虚拟机1，克隆虚拟机1，以快速创建虚拟机2，最后根据虚拟网络规划和IP分配方案，设置虚拟机2的网络适配器，具体操作请观看视频。

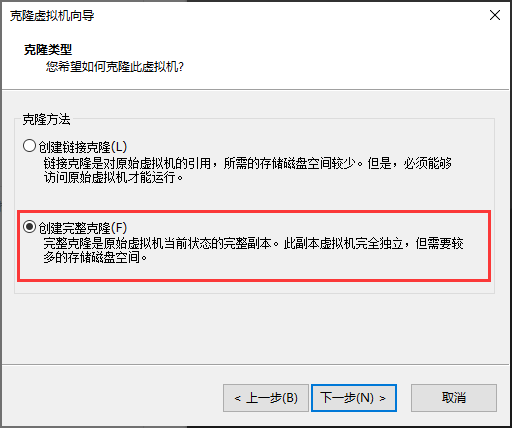

注意1：在虚拟机克隆向导中设置克隆方法时，选择创建完整克隆。

注意2：在虚拟机克隆向导中务必修改虚拟机名称。

5、虚拟网网络连接测试

（1）网络状态查看

分别在物理主机操作系统\虚拟机1的操作系统和虚拟机2的操作系统的命令行窗口输入ipconfig命令查看网络状态。具体操作请看视频。

注意：在Windows的运行窗口输入cmd命令，可以启动命令行窗口。

①物理主机的VMnet8网络虚拟适配器

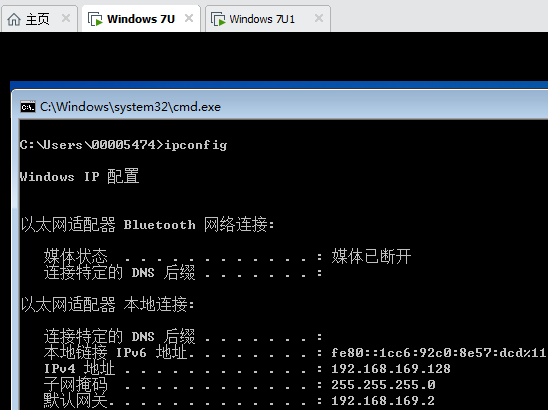

②虚拟机1的网络适配器

③虚拟机2的网络适配器

（2）网络连接测试

分别在物理主机操作系统、虚拟机1的操作系统和虚拟机2的操作系统的命令行窗口输入"ping 目标主机IP"命令测试网络连接。受Windows防火墙的影响，可能物理主机连接虚拟机会超时，意味着连接不通，如下图所示。

因此，在网络连接测试前，先设置虚拟机1和虚拟机2的防火墙，即在防火墙的高级设置的入站规则中启动“文件和打印机共享（回显请求-ICMPv4-In）文件和打印机共享 专业，公用”规则。

具体操作请看视频。

①物理主机连接虚拟机1和虚拟机2

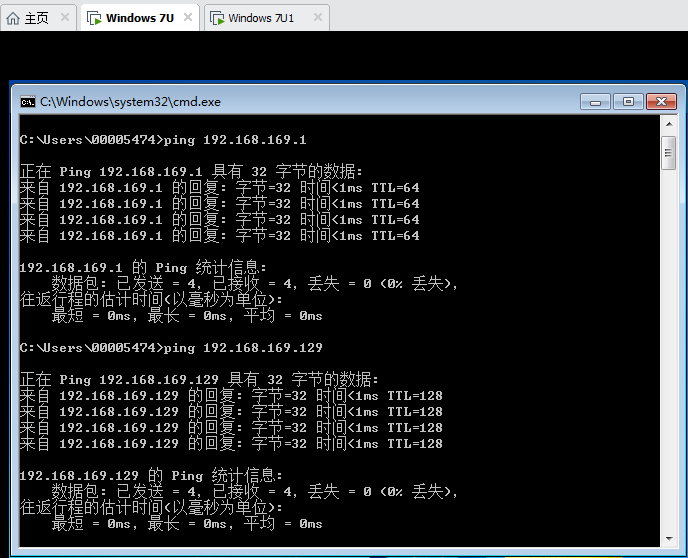

②虚拟机1连接物理主机和虚拟机2

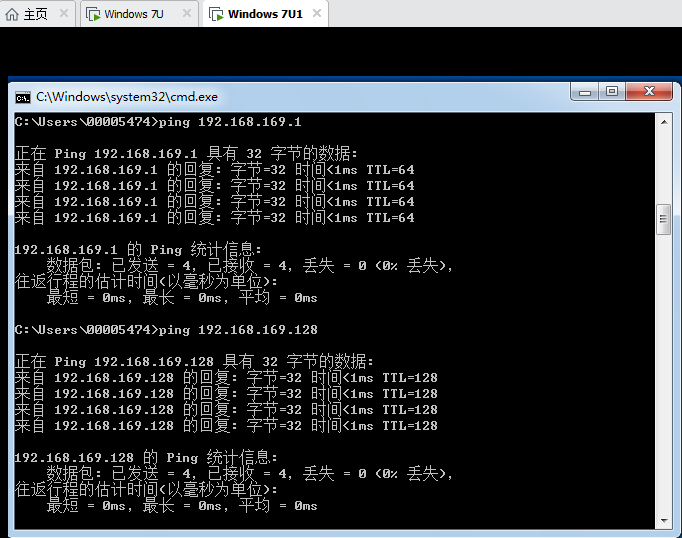

③虚拟机2连接物理主机和虚拟机1

七、实验结果

完成上述实验，并根据下面章节测试的要求填写答案或粘贴实验结果截图。
